一、用途

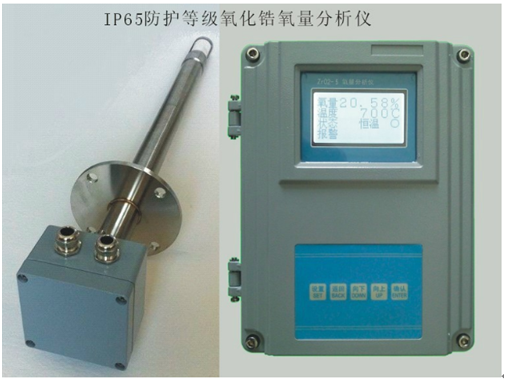

CH系列智能氧化鋯氧量分析儀是一種實用可靠的自動化分析儀表。 能與各種電動單元儀表、常規顯示記錄儀表及DCS集散控制系統配合作用，可對鍋爐、窯爐、加熱爐等燃燒設備在燃燒過程中所產生的煙氣含量進行 快速、正確的在線檢測分析。以實現低氧燃燒控制，達到節能目的，減少 環境污染。CH列智能氧化鋯氧量分析儀有CH系列氧化鋯探頭（一次儀表）和CH系列氧量變送器（二次儀表）二部分組成。
二、工作原理
１、氧化鋯鋯管是一種金屬氧化物，在高溫下形成固態電解質具有傳導氧離子的特性。
? 被測氣體（煙氣）通過探頭過濾器，進入氧化鋯鋯管的內側，參比氣 體（空氣）通過自然對流進入探頭氧化鋯鋯管的外側。當鋯管內外側氧濃度不同時，在氧化鋯鋯管內外兩側間會產生氧濃差電動勢。
２、ZFZO系列氧量變送器主要作用就是將氣化鋯探頭輸出的氣濃差電動勢Ez 轉換成與被測煙氣含氣量成線性關系的電流信號輸出。
三、技術指標

1.基本誤差：＜±2％F?S，儀表精度1級

2.量　　程：0～5％O2；0～10％O2；0～20％O2；0～25％O2?

3.本底修正：-20mV～+20mV

4.被測煙氣溫度：CH-700型低于600℃（低溫型）；CH-700Z型600～800℃（中溫型）；CH-700G型800～1300℃（高溫型）

5.輸出信號：可擴展雙路隔離輸出，0～10mADC和4～20mADC，采取光電隔離，直接和計算機聯網。

6.負載能力：0～1.2ΚΩ或0～600Ω?

7.環境條件：0～50℃；相對濕度＜90％?

8.電源：220V±10％，50Hz

9.功耗：變送器約8W，加熱爐平均約50W?

10.響應時間：90％約3秒

11.氧化鋯探頭加熱爐升溫時間：約20分鐘

12.氧化鋯探頭壽命：氧化鋯管按國際GB11169-89保用一年。主體壽命5年以上。
四、產品選型

氧化鋯氧量分析儀為成套產品；標準的法蘭為DN50；特殊要求請?zhí)崆案嬷?br>選型示范：氧化鋯氧量變送器選用壁掛式：型號為CH-700B
氧化鋯氧量分析儀探頭溫度300℃左右；輸出信號4~20mA；探頭插入深度為600mm（插入深度要考慮底座的高度一般130mm還要考慮爐墻的厚度加上爐膛深度的一半就是實際的插入深度）

五、氧化鋯探頭安裝
⑴安裝點的選擇：

探頭安裝點的煙氣溫度應符合小于600℃的要求，一般來說，煙氣溫度低，探頭使用壽命長，煙氣溫度高，使用壽命短。探頭不能安裝在煙氣不流動的死角，也不能安裝在煙氣流動很快的地方.
